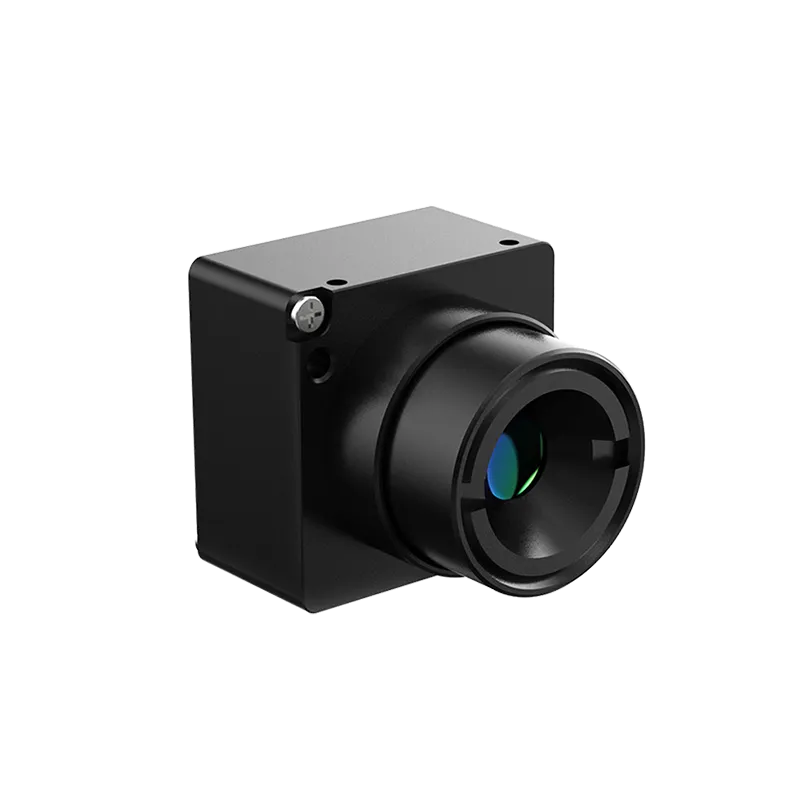

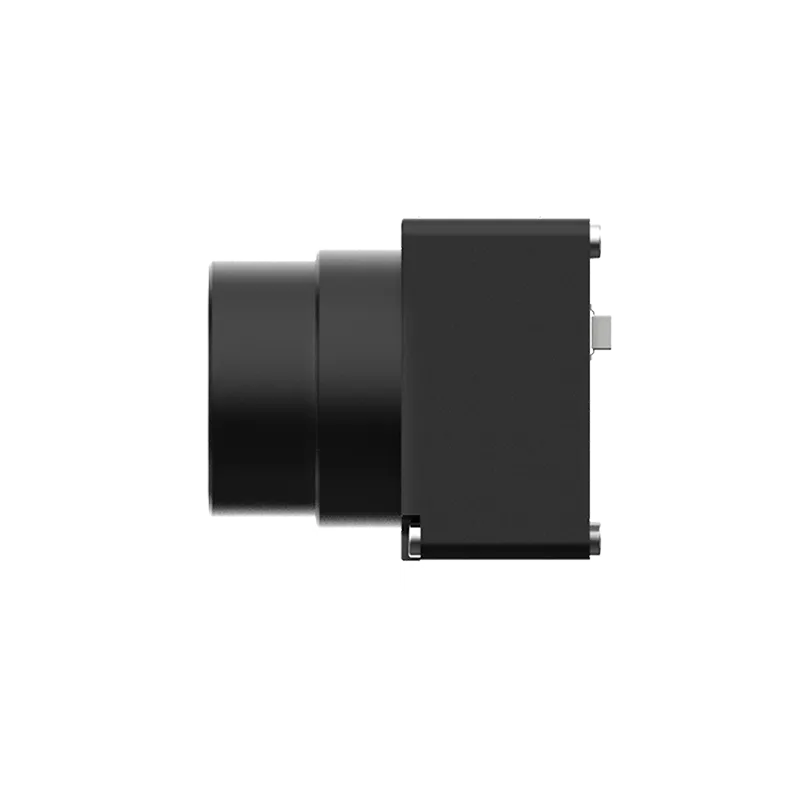

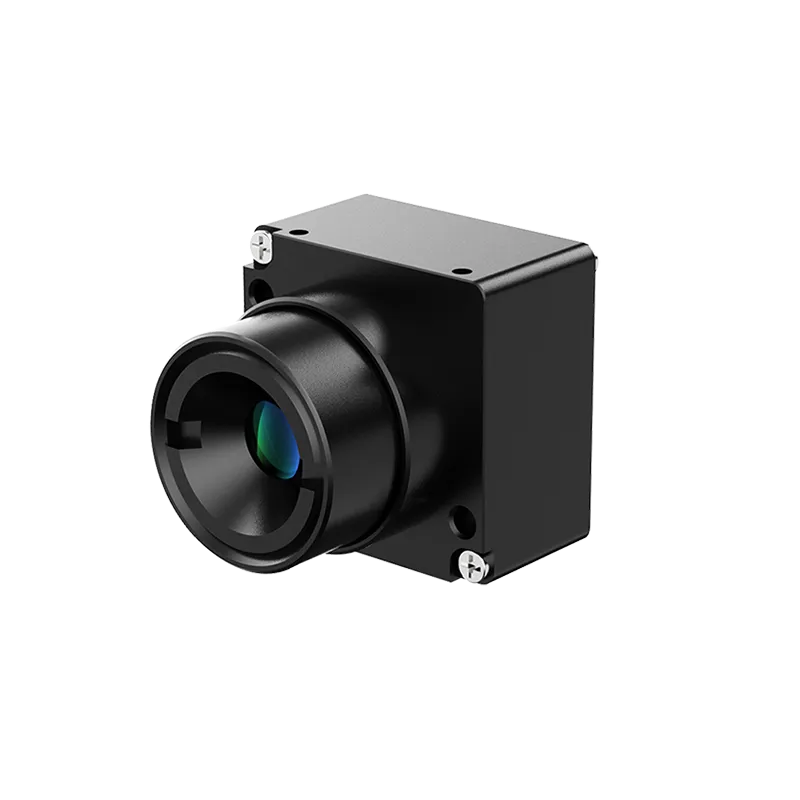

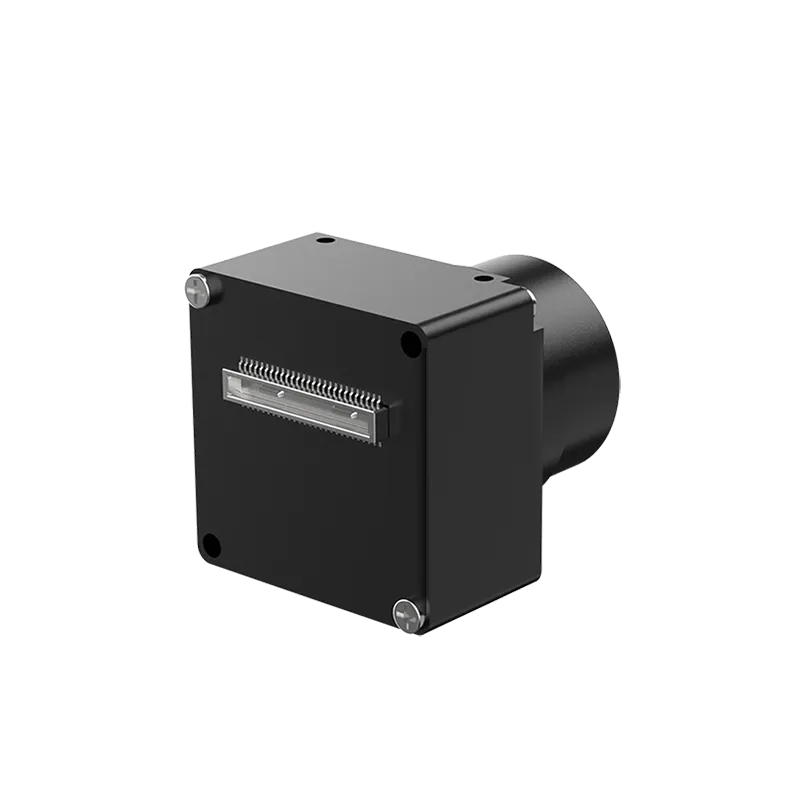

ТМ-ТУР-L384 Неохлаждаемый инфракрасный модуль (изображение)

L384 Команды работы неохлаждаемого тепловизионного модуля. Руководство пользователя_V1.0.1_20240918.pdf

Руководство по эксплуатации неохлаждаемого тепловизионного модуля L384_V1.0.1_ 20240730.pdf

Руководство по компонентам расширения пользователя неохлаждаемого тепловизионного модуля L384_V1.0.0_20240808.pdf

Неохлаждаемый инфракрасный модуль ТМ-ТУР-L384 достиг значительных технических успехов, установив новый стандарт веса, размеров и энергопотребления (Менять³) на рынке OEM-инфракрасных модулей. Он отвечает профессиональным требованиям в области регулярных проверок, безопасности, поисково-спасательных операций и промышленного мониторинга, предоставляя выдающиеся миниатюрные решения с высоким разрешением, подходящие для потребительских товаров.

Электронная почта

Особенность

Менять3 Дизайн

Его разрешение составляет 384×288, размер – 18×18 мм, вес – 3,5 г, и это недорогое решение.

Отличная производительность

Он поддерживает алгоритм беззатворной коррекции, обеспечивающий плавное и непрерывное взаимодействие с пользователем.

Множественный выбор

Его угол обзора составляет 10–90°, и он поддерживает несколько интерфейсов, таких как МИПИ/USB/БТ.656/аналоговое видео.
Оснащенный ведущими программируемыми модулями, он имеет гибкую архитектуру, множество функций и широкие возможности настройки.

Спецификация

Показатели эффективности

Тип детектора	Неохлаждаемый инфракрасный детектор VOx
Разрешение	384×288
Частота кадров детектора	50 Гц
Шаг пикселя	12 мкм
Спектральный диапазон	8~14 мкм
НЕТД	≤50мК при 25°C (≤40мК, опционально)

Настройка изображения

Регулировка яркости/контрастности	Ручной/автоматический
Полярность	Черный-горячий/Белый-горячий
Палитра	Поддержка нескольких типов
Сетка	Отобразить/Пусто/Переместить
Обработка изображений	Коррекция неоднородности на основе сцены, цифровая фильтрация, шумоподавление и цифровое улучшение деталей, без затвора
Зеркальное отображение	Горизонтальный/Вертикальный/Диагональный

Источник питания

Диапазон источника питания (типовой)	3,8 В постоянного тока/1,8 В/3,3 В
Типичная потребляемая мощность при 25°C без расширения	≤0,35 Вт

Интерфейс

Цифровое видео	БТ.656/БТ.1120/LVCMOS
Последовательный интерфейс связи	УАРТ
Компоненты расширения	USB 2.0/аналоговое видео

Производительность измерения температуры

Диапазон измерения	Для серии измерений -20°C~ 550°C ( 650°C по индивидуальному заказу)
Точность измерения	Для серии измерений: ±3°C или ±3% от показания (преобладает большее значение) при температуре окружающей среды -20°C~ 60°C±2°C (опция).
Инструмент измерения	Серия измерений температуры: вторичный анализ точек, линий и площадей.

Физические характеристики

Размеры (без объектива и удлинителей)	18×18 мм
Вес (3,2 мм, без удлинителей)	3,5 г
Модель объектива	2,88 мм, 5,3 мм, 10,4 мм, 19 мм, с возможностью расширения до 45 мм.

Адаптивность окружающей среды

Рабочая температура	-40°C~ 80°C (измерение -20°C~60°C)
Температура хранения	-45℃～ 85℃
Влажность	5 ~ 95%, без конденсации
Сертификация продукции	РоХС
