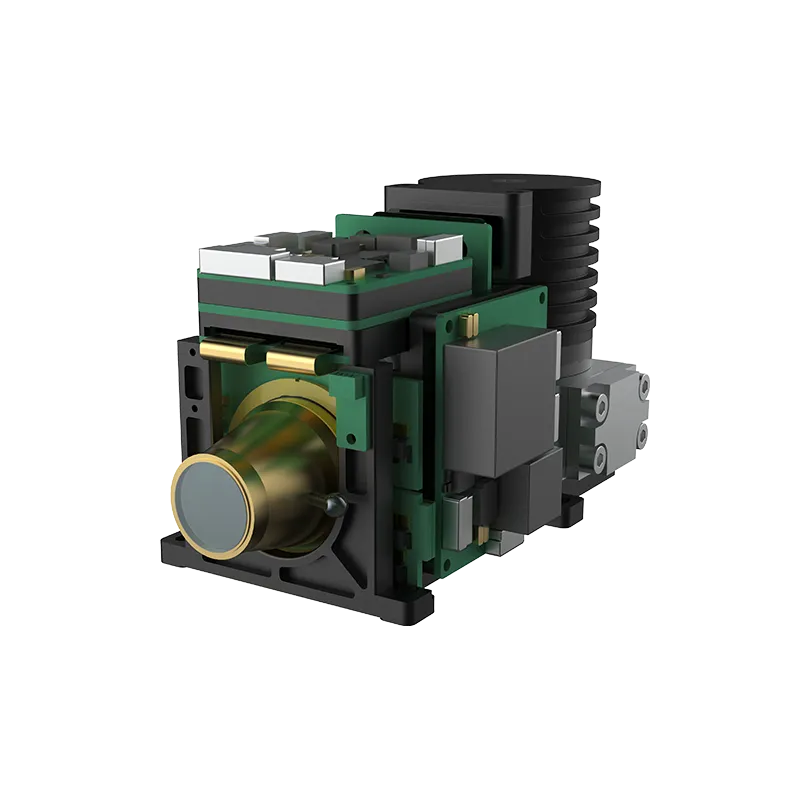

ТМ-ФХ-M615S Средневолновый охлаждаемый инфракрасный модуль

Руководство по эксплуатации охлаждаемого модуля MWIR M615_V1.0.1_20240905.pdf

Руководство пользователя по расширению модуля MWIR с охлаждением M615_V1.0.1_20240906.pdf

Руководство пользователя по эксплуатации тепловизионного модуля охлаждаемой серии M615&L615&H615_V1.0.4_20240905.pdf

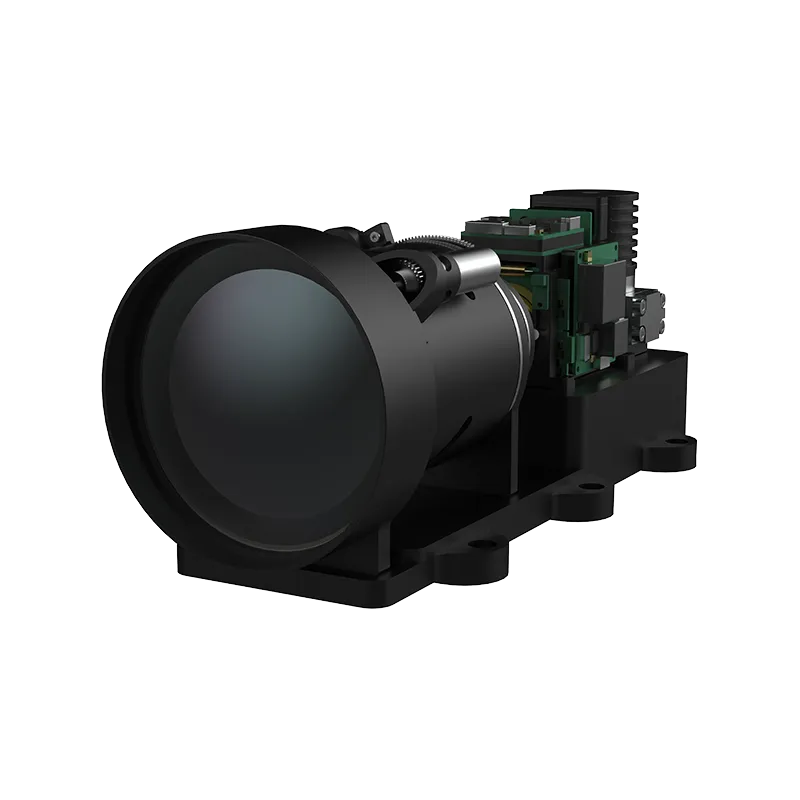

Средневолновый охлаждаемый инфракрасный модуль ТМ-ФХ-M615S оснащен высокопроизводительным инфракрасным FPA-детектором с охлаждением HgCdTe, усовершенствованным запатентованным алгоритмом обработки изображений. С частотой кадров до 100 Гц и НЕТД всего 15 мК он обеспечивает исключительную производительность тепловизионной съемки. Модуль поддерживает различные цифровые видеоинтерфейсы и совместим с многофокусными и непрерывными зум-объективами. Он идеально подходит для таких приложений, как улучшение дальности видимости, динамическая загрузка, а также пограничная и морская оборона. Кроме того, он включает в себя удобный SDK для упрощения интеграции и снижения затрат на вторичную разработку.

Электронная почта

Особенность

1. Тонкие изображения с высокой чувствительностью

Значение НЕТД составляет всего 15 мК, что соответствует требованиям дальнего наблюдения за мелкими целями.

2. Самостоятельно разработанный алгоритм для интеллектуальной визуализации

Оснащенный новым алгоритмом обработки изображений собственной разработки, он поддерживает широкий динамический диапазон и адаптивное время интегрирования, обеспечивая наилучший эффект визуализации для различных сценариев.

3. Более высокая частота кадров для своевременной съемки

Разрешение достигает 640×512, а частота кадров достигает 100 Гц, что соответствует требованиям динамического захвата целей на больших расстояниях.

Спецификация

Показатели эффективности

Тип детектора	Инфракрасный детектор с охлаждением HgCdTe
Разрешение	640×512
Частота кадров	100Гц/50Гц/30Гц
Фа#	F2.0/F4.0
Шаг пикселя	15 мкм
Спектральный диапазон	3,7±0,2мкм～4,8±0,2мкм
НЕТД	≤15мК при 25℃
Частота дефектных пикселей детектора	≤0,5%
Время охлаждения при 25°C	≤7мин

Настройка изображения

Регулировка яркости/контрастности	Ручной/Автоматический
Полярность	Черный-горячий/Белый-горячий (по умолчанию белый-горячий)
Сетка	Отображение/Очистить/Переместить
Цифровой зум	Непрерывное масштабирование 1,0~8,0 (шаг: 0,1)
Обработка изображений	Коррекция неоднородности, шумоподавление с помощью цифрового фильтра, цифровое улучшение детализации
Зеркальное отображение	Горизонтально/Вертикально/Диагонально

Источник питания

Диапазон электропитания	27~36 В постоянного тока (с изоляцией), типичное напряжение 28 В постоянного тока
Потребляемая мощность (типичная, при 25°C)	Устойчивое состояние ≤16 Вт, пиковое ≤35 Вт

Интерфейс

Аналоговое видео	ПАЛ
Цифровое Видео	Cameralink/СОИ
Последовательный интерфейс связи	RS422 (скорость передачи данных по умолчанию: 115200)

Физические характеристики

Размеры (без объектива)	≤ 870 г (с изоляцией)
Вес (без объектива)	144×75×81 мм (±1) (с изоляцией)

Адаптивность к окружающей среде

Рабочая температура	-40℃～+60℃
Температура хранения	-45℃～+65℃
Температурный шок	-45℃~+65℃ (≤5℃/мин)
Случайная вибрация	4.2г
Шок	Конечный пик пилообразной волны, 40g, 11 мс (18 раз по трем осям и шести направлениям всего)
Среднее время до отказа	≥8000ч
Срок хранения	10 лет
