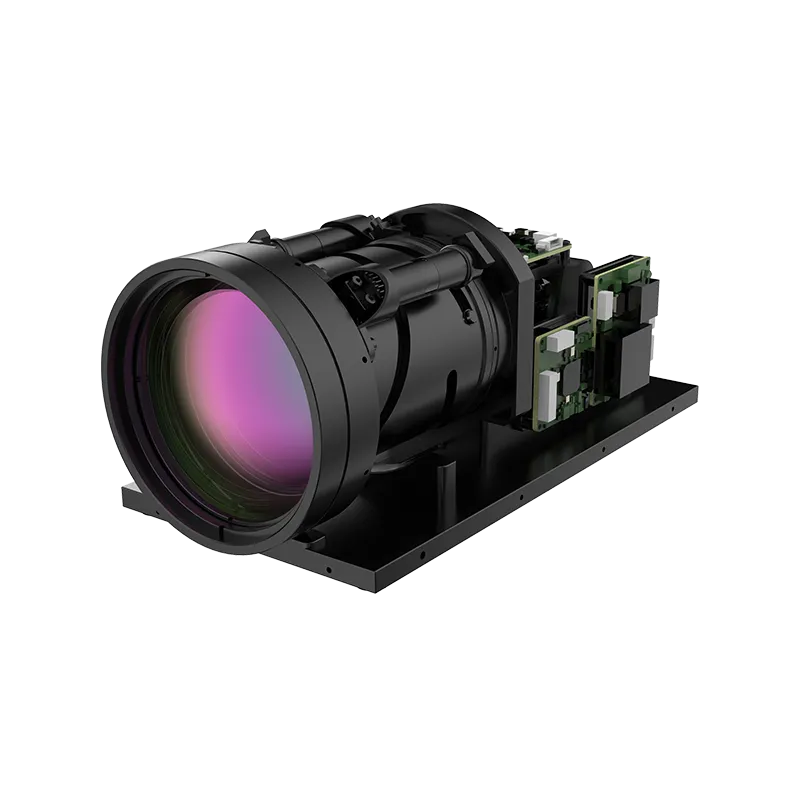

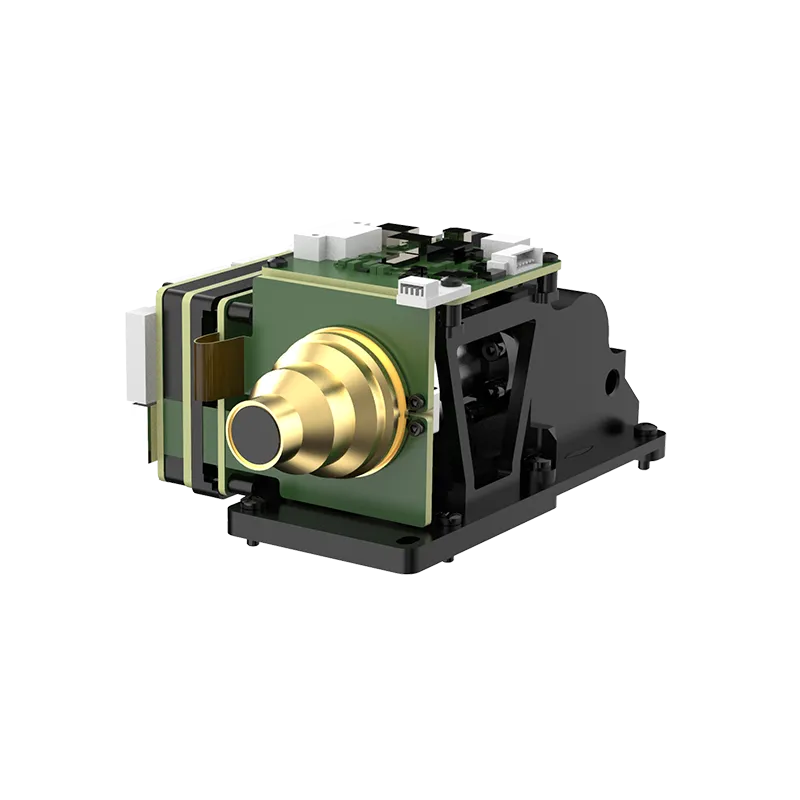

Средневолновой инфракрасный модуль с охлаждением ТМ-ФХ-M615L

Руководство по эксплуатации охлаждаемого модуля MWIR M615_V1.0.1_20240905.pdf

Руководство по компонентам расширения пользователя охлаждаемого модуля M615 MWIR_V1.0.1_20240906.pdf

Команды эксплуатации модуля тепловидения охлаждаемой серии M615, L615 и H615. Руководство пользователя_V1.0.4_20240905.pdf

Средневолновой инфракрасный модуль с охлаждением ТМ-ФХ-M615L оснащен высокопроизводительным инфракрасным детектором FPA с HgCdTe-охлаждением, дополненным алгоритмом обработки изображений собственной разработки. Он обеспечивает частоту кадров до 100 Гц при НЕТД всего 15 мК. Поддерживая несколько цифровых видеоинтерфейсов и совместимый с различными объективами с фокусировкой и непрерывным зумом, этот модуль идеально подходит для таких приложений, как увеличение расстояния обзора, динамическая нагрузка, а также защита границ и моря. Он также включает удобный SDK для оптимизации интеграции и снижения затрат на вторичную разработку.

Электронная почта

Особенность

1. Нежные изображения с высокой чувствительностью

НЕТД составляет всего 15 мК, что соответствует требованиям наблюдения за крошечными целями на большом расстоянии.

2. Саморазвитый алгоритм интеллектуальной визуализации.

Оснащенный новым алгоритмом изображения собственной разработки, он поддерживает широкий динамический диапазон и адаптивное время интегрирования, обеспечивая наилучший эффект изображения для различных сценариев.

3. Более высокая частота кадров для своевременной съемки

Разрешение достигает 640×512, а частота кадров достигает 100 Гц, что соответствует требованиям динамического захвата целей на большом расстоянии.

Спецификация

Показатели эффективности

Тип детектора	Инфракрасный детектор с охлаждением HgCdTe
Разрешение	640×512
Частота кадров	100 Гц/50 Гц/30 Гц
Ф#	Ф4.0/Ф5.5
Шаг пикселя	15 мкм
Спектральный диапазон	3,7±0,2 мкм~4,8±0,2 мкм
НЕТД	≤15мК при 25℃
Частота дефектных пикселей детектора	≤0,5%
Время охлаждения при 25°C	≤7 минут

Настройка изображения

Регулировка яркости/контрастности	Ручной/автоматический
Полярность	Черный-горячий/Белый-горячий (по умолчанию белый-горячий)
Сетка	Отобразить/Пусто/Переместить
Обработка изображений	Коррекция неравномерности, шумоподавление цифрового фильтра, улучшение цифровой детализации
Зеркальное отображение	Горизонтальный/Вертикальный/Диагональный

Интерфейс

Аналоговое видео	ПАЛ
Цифровое видео	Камералинк/СОИ
Последовательный интерфейс связи	RS422 (скорость передачи данных по умолчанию: 115200)

Физические характеристики

Размеры (без объектива)	≤ 480 г (без изоляции)
Вес (без объектива)	120×88×57 мм (±1) (без изоляции)

Адаптивность окружающей среды

Рабочая температура	-40℃～ 60℃
Температура хранения	-45℃～ 65℃
Температурный шок	-45℃~ 65℃(≤5℃/мин)
Случайная вибрация	4,2 г
Шок	Конечная пиковая пилообразная волна, 40 г, 11 мс (всего 18 раз по трем осям и шести направлениям)
среднее время безотказной работы	≥8000ч
Срок хранения	10 лет

Питание и интерфейс

Типичное энергопотребление при 25°C	Стабильное энергопотребление ≤ 10 Вт, пиковое энергопотребление ≤ 25 Вт

Более

Диапазон источников питания (с изоляцией)	/
Диапазон источника питания (без изоляции)	11~13 В постоянного тока (типично 12 В)
Внешняя синхронизация	Внутренняя синхронизация (по умолчанию)/внешняя синхронизация/режим адаптивной синхронизации
