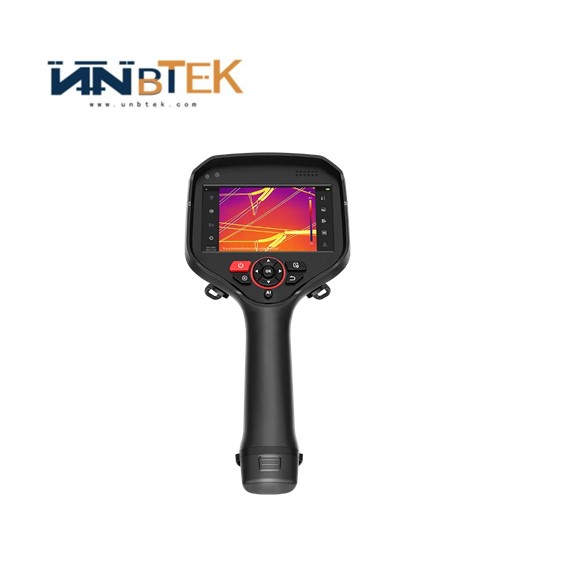

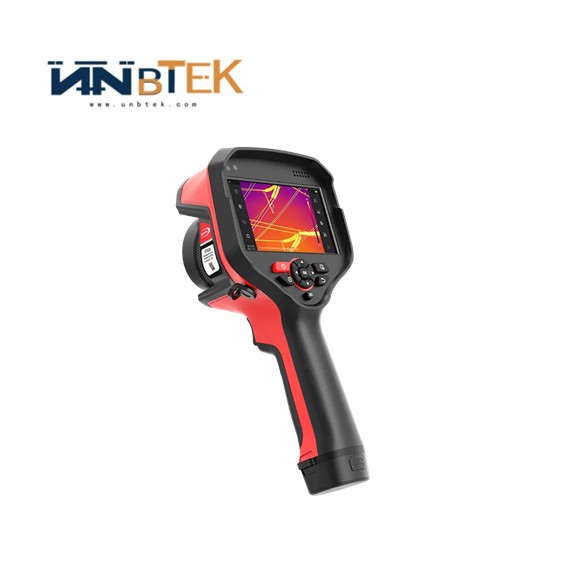

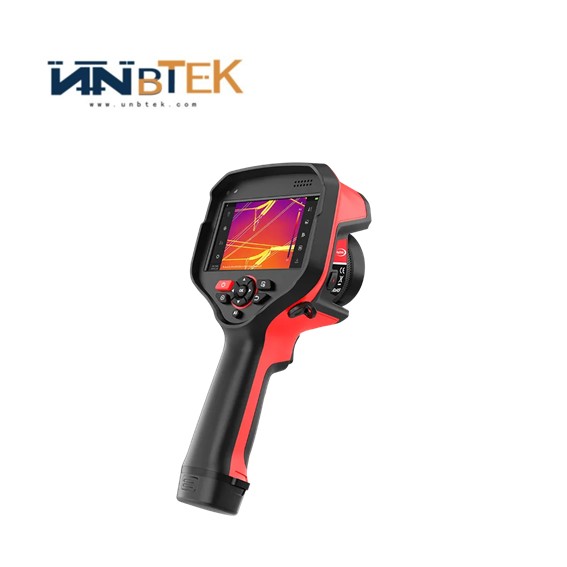

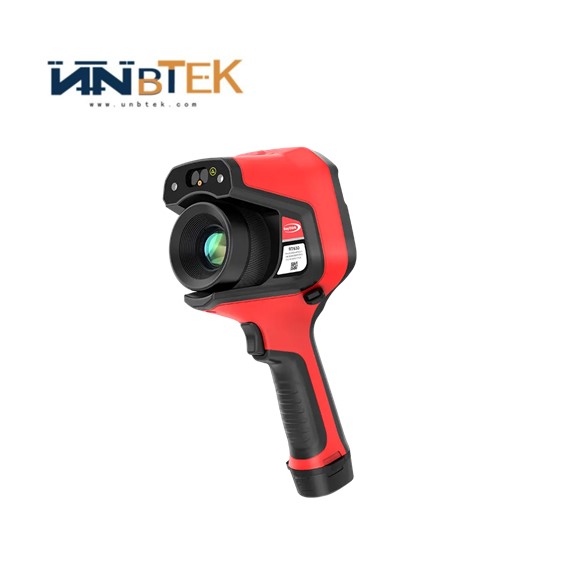

Тепловизионная камера РТ400 Эксперт

Руководство пользователя тепловизионной камеры серии RT Expert_V1.0.0_20240827.pdf

Оснащенный детектором нового поколения с НЕТД всего 35 мК, новый РТ400 может обнаруживать едва заметные горячие точки и создавать более четкие и ясные тепловые изображения. Это устройство предлагает ряд надежных функций, включая ОС андроид, анализ тенденций и измерение площади. Он служит мощным инструментом для экспертного анализа всей сцены.

Электронная почта

Особенность

Четкие тепловые изображения, точное измерение температуры

Оснащен неохлаждаемым инфракрасным детектором 12 мкм с разрешением 480×360, поддерживающим сверхвысокое разрешение.
НЕТД составляет всего 35 мК, а точность измерения температуры — ±2°C или ±2% от показаний (в зависимости от того, какое значение является максимальным).

Различные объективы и быстрая фокусировка

Стандартный объектив 25° с дополнительными широкоугольными, телеобъективами и супертелеобъективами.
Поддержка макрообъективов, гибкая для различных сценариев.

Функциональное обновление для повышения эффективности

Операционная система андроид, более удобная в эксплуатации
Поддержка интеллектуальной стабилизации изображения, делающая изображения измерения температуры более стабильными
Поддержка лазерного дальномера и измерения площади.
Поддержка до 15 точек/линий/областей для анализа большего количества данных о температуре на экране.

Спецификация

Тепловизионная съемка

Тип детектора	Неохлаждаемый инфракрасный детектор
Инфракрасное разрешение	480×360
Размер пикселя	12мкм
Супер разрешение	960×720
Спектральный диапазон	7,5-14 мкм
Тепловая чувствительность (НЕТД)	＜35 мК (25°C, F1.0)
Частота кадров	25 Гц
Фокусное расстояние объектива	Стандартный объектив: 17,7 мм; супертелеобъектив: 60,9 мм; телеобъектив: 31,5 мм; широкоугольный объектив: 9,5 мм; макрообъектив (0,2×): 13 мм; супермакрообъектив (0,4×): 14,8 мм.
Поле зрения	Стандартный объектив: 25°×20°; супертелеобъектив: 7°×5,6°; телеобъектив: 14°×11,2°; широкоугольный
Пространственное разрешение (IFOV)	Макрообъектив: один пиксель соответствует 60 мкм; супермакрообъектив: один пиксель соответствует 30 мкм.
Режим фокусировки	Ручная фокусировка, электрическая фокусировка, лазерная фокусировка, непрерывная автоматическая фокусировка
Минимальное расстояние визуализации	Стандартный объектив: 0,4 м; супертелеобъектив: 4 м; телеобъектив: 3 м; широкоугольный объектив: 0,2 м; макрообъектив: 39 мм; супермакрообъектив: 19 мм;
Диапазон измерения	-20°C~+150°C, 100°C~650°C; опционально: 400°C~+1500°C
Точность измерения	±2°C или ±2% от показаний, в зависимости от того, что больше

Дисплей визуализации

Отображать	5-дюймовый сенсорный OLED-экран, разрешение 1280×720
Камера видимого света	13 мегапикселей
Цифровой зум	1× ~ 10×
Палитры	19 вариантов
Режим изображения	Инфракрасный, видимый свет, ПИП, двухспектральное слияние
Температура Ширина Растяжение	Поддерживать

Измерение и анализ

Функции анализа на устройстве	Поддержка до 15 подвижных точек, линий, рамок, окружностей и многоугольников, а также до 5 предустановленных режимов.
Лазерный дальномер	Поддерживать
Измерение площади	Поддерживать
Гигротермограф	Поддерживать
Позиция	Поддерживать
Анализ разницы температур	Поддерживать
Анализ тенденций	Поддерживает регистрацию и анализ температурных тенденций.
Замораживание изображения	Поддерживать
Аналитический отчет	Формат PDF. Поддержка редактирования и импорта шаблонов на ПК-клиенте.
Вспомогательное программное обеспечение	ПК (программное обеспечение для инфракрасного анализа) и мобильное устройство (приложение iOS/андроид)

Хранение изображений

Носитель информации	Стандартная карта памяти Микро СД объемом 64 ГБ, поддержка карт СД, SDHC, SDXC, до 2 ТБ
Текстовые заметки	Поддерживать
Голосовая аннотация	Поддерживать

Функции видео

Видеозапись инфракрасного излучения	Поддержка записи сжатого видео полного излучения (.ирв), видеозапись с частотой до 25 Гц.
Видеозапись в инфракрасном или видимом диапазоне без излучения	Стандартная видеозапись МП4
Передача инфракрасного видеопотока	Подключение ТИП-C/БЛС к ПК для передачи инфракрасных видеопотоков в реальном времени
Передача инфракрасного видеопотока без излучения	РТСП-H.264
Разрешение видео	1280×720

Системные функции

Интеллектуальная стабилизация изображения	Поддерживать
Интеллектуальная панорамная сшивка	Поддержка панорамной сшивки на ПК-клиенте и синтеза в один клик.
Интеллектуальный плановый осмотр	Поддержка. Импорт и редактирование пакетов общих задач, стандартное и автоматическое именование изображений.
Регулярная запись проверки Самопроверка	Поддерживать
Двухспектральная видеозапись	Одновременная запись инфракрасного видео и видео в видимом свете в формате МП4.
Протокол связи	Вай-Фи, Bluetooth, USB, ДП, Тип-C на HDMI
Голосовое управление	Голосовой помощник, быстрое распознавание команд
Фонарик	Поддерживать

Другие

Микрофон/Динамик	Поддерживать
Срок службы батареи	Время непрерывной работы ≥ 6 часов (в зависимости от фактической среды и условий эксплуатации)
Интерфейс	USB3.0 Тип-C, СД-карта, СИМ-карта-карта, Мини HDMI
Гнездо для штатива	Интерфейс УНК 1/4-20 для штатива
Рабочая температура	-20°С~+55°С
Рабочая влажность	10%~95% (без конденсации)
Температура хранения	-40°С~+70°С
Степень защиты от проникновения	IP54
Удары и вибрации	Удар: 25 г (МЭК 60068-2-27); вибрация: 2,5 г (МЭК60068-2-6)
Вес и размеры	Около 1,3 кг (с аккумулятором), 144×129×307 мм (в зависимости от реальных условий)
Аутентификация	СЕ/RoHS/СМА и т.д.
Товарная накладная	Тепловизионная камера, стандартный объектив, литий-ионный аккумулятор ×2, зарядное устройство, зарядное устройство (с вилкой для использования в разных странах), кабель для зарядки, гарнитура Bluetooth, карта СД 64G, кабель Тип-C, бленда объектива, чертеж формы, карта загрузки данных, сертификат калибровки, сертификат квалификации, ремешок на руку (с пряжкой), защитный футляр, крышка объектива (с винтами).

Сценарии применения

Thermal Camera
