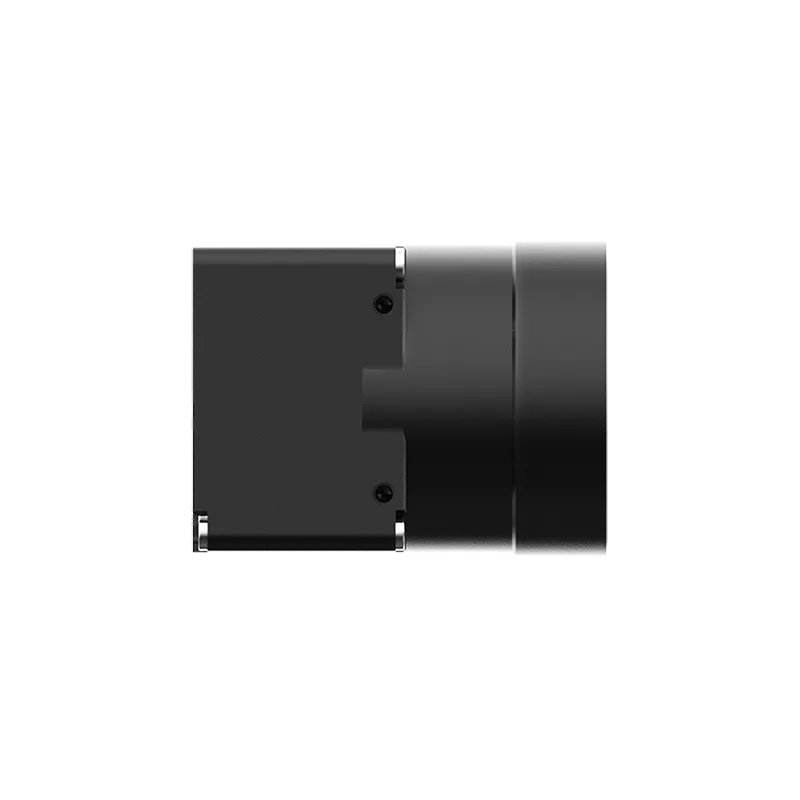

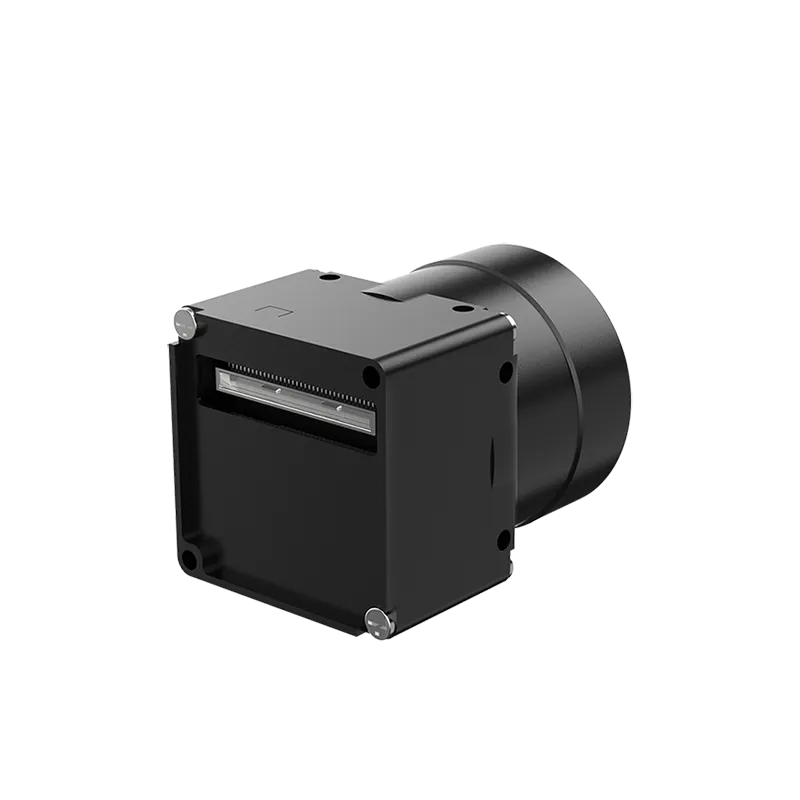

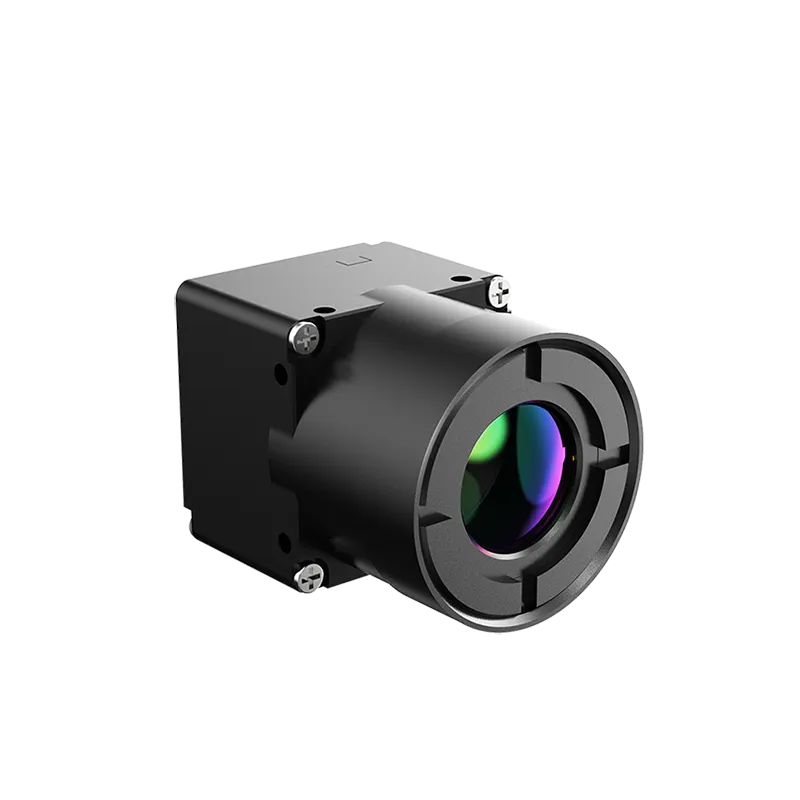

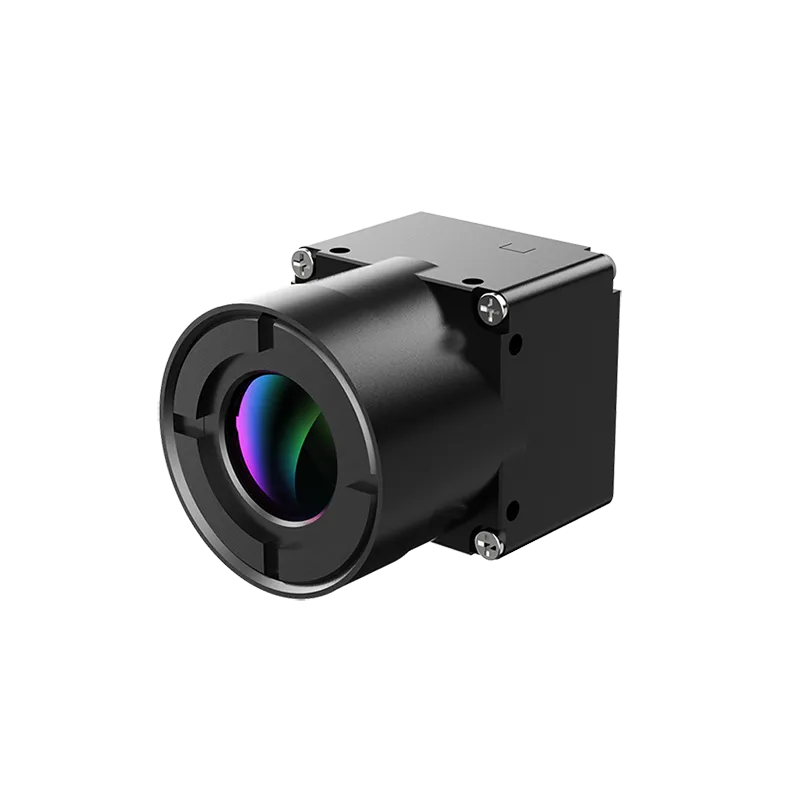

ТМ-ТУР-L640 Неохлаждаемый инфракрасный модуль (измерение температуры)

Неохлаждаемый инфракрасный модуль ТМ-ТУР-L640 разработан для применений, где размер и энергопотребление имеют первостепенное значение. Благодаря компактному дизайну, легкой конструкции и низкому энергопотреблению он поддерживает несколько параллельных интерфейсов связи и вывода видео, а также предлагает ряд легких инфракрасных линз. Эта серия предлагает комплексные решения инфракрасной визуализации для различных оптоэлектронных устройств, включая небольшие портативные телескопы, нашлемные системы ночного видения, легкие беспилотные летательные аппараты и технологии помощи при вождении. Кроме того, приложения для измерения температуры могут использоваться в различных областях, таких как промышленный и электрический мониторинг, безопасность и машинное зрение.

Электронная почта

Особенность

Менять3 Дизайн

Его разрешение — 640×512, размеры — 21×21 мм, вес — 8 г. Он отвечает требованиям применения легкого инфракрасного излучения.

Отличная производительность

Он использует высококачественные алгоритмы изображения, обеспечив множество деталей независимо от дыма и темноты.
Благодаря диапазону измерения от -20 ℃ до 650 ℃ это устройство предлагает точный и быстрый алгоритм оценки температуры, обеспечивая точные показания сразу после включения.

Множественный выбор

Угол обзора составляет 10–130°.
Он поддерживает несколько интерфейсов, таких как МИПИ, USB, БТ.656 и аналоговое видео.
Оснащенный ведущими программируемыми модулями, он имеет гибкую архитектуру, множество функций и широкие возможности настройки.

Спецификация

Показатели эффективности

Тип детектора	Неохлаждаемый инфракрасный детектор VOx
Разрешение	640×512
Частота кадров детектора	25 Гц
Шаг пикселя	12 мкм
Спектральный диапазон	8~14 мкм
НЕТД	≤50мК при 25°C (≤40мК, опционально)

Настройка изображения

Регулировка яркости/контрастности	Ручной/автоматический/линейный
Полярность	Черный-горячий/Белый-горячий
Палитра	Поддерживать
Сетка	Отобразить/Пусто/Переместить
Обработка изображений	Алгоритм контроля температуры без ТЭК. Цифровая фильтрация, шумоподавление, цифровое улучшение деталей, растяжение гистограммы.
Зеркальное отображение	Горизонтальный/Вертикальный/Диагональный

Источник питания

Диапазон источника питания (типовой)	3,8~5,2 В постоянного тока/1,8 В/3,3 В
Типичная потребляемая мощность при 25°C без расширения	0,35 Вт (типично, при 25 °C, без удлинителя)

Интерфейс

Цифровое видео	CDS2/CDS3/LVCMOS/МИПИ
Последовательный интерфейс связи	УАПП/I2C (опционально)
Компоненты расширения	USB2.0/аналоговое видео

Производительность измерения температуры

Диапазон измерения	Для серии измерений -20°C~ 150°C, 0℃~ 650°C
Точность измерения	Для серии измерений температуры ±3°C или ±3% при температуре окружающей среды -20°C~ 60°C (дополнительно ±2°C)
Инструмент измерения	Вторичный анализ точек, линий и площадей

Физические характеристики

Размеры (без объектива и удлинителей)	21×21 мм
Вес (3,2 мм, без удлинителей)	8г
Модель объектива	4,1 мм, 6,9 мм, 9,1 мм, 13 мм, 25 мм и 45 мм.

Адаптивность окружающей среды

Рабочая температура	-40°C~ 80°C (измерение -20°C~60°C)
Температура хранения	-45℃～ 85℃
Влажность	5 ~ 95%, без конденсации
Сертификация продукции	РоХС

Примечания: (1) Требования к источнику питания см. в спецификации продукта.

Сценарии применения

Uncooled Infrared Module
