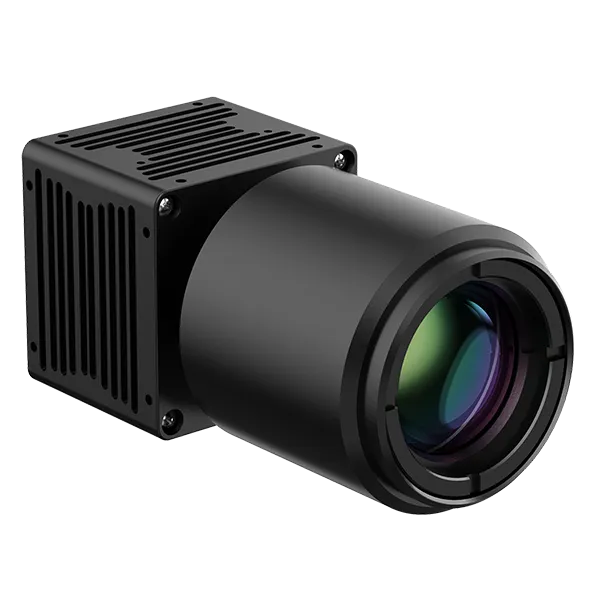

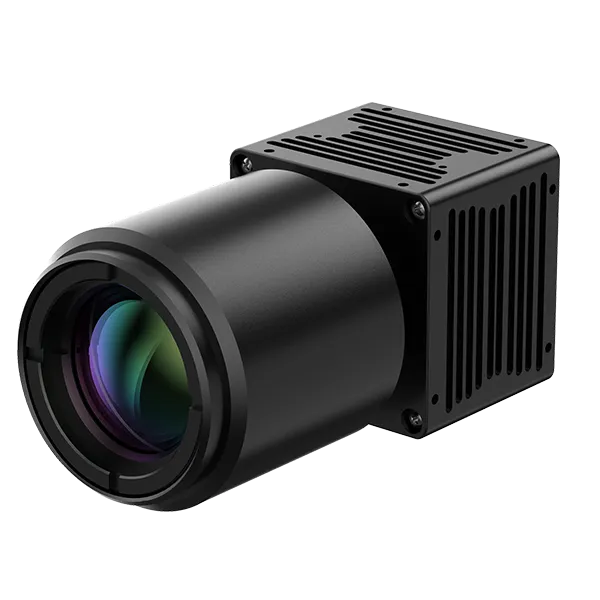

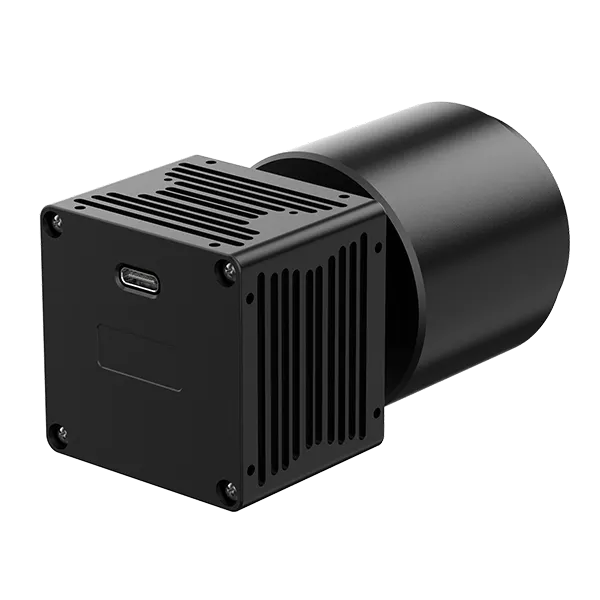

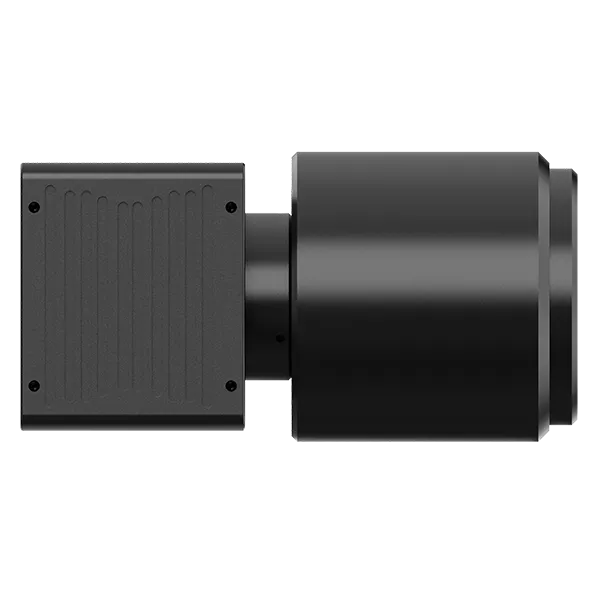

ТМ-КЭ-B615 Компонент неохлаждаемого коротковолнового инфракрасного модуля

Коротковолновый инфракрасный модуль ТМ-КЭ-B615 использует высокочувствительный детектор InGaAs с размером пикселя 15 мкм и разрешением 640×512. В сочетании с передовыми алгоритмами обработки изображений он обеспечивает высококачественные и детализированные изображения. Модуль рассчитан на низкое энергопотребление и низкий уровень шума, с широким динамическим диапазоном. Он поддерживает различные интерфейсы последовательной связи и вывода видео, что делает его универсальным для приложений в области мониторинга безопасности, машинного зрения, тестирования полупроводников, лазерного обнаружения и многого другого.

Электронная почта

Особенность

Оснащен коротковолновым инфракрасным детектором InGaAs собственной разработки с разрешением 640×512 и размером пикселя 15 мкм.
Сочетает в себе миниатюрность, низкое энергопотребление и легкий дизайн.
Встроенная система контроля температуры ТЭК обеспечивает более низкий темновой ток.

Продукт демонстрирует надежную способность проникать в дымку и дым, обеспечивая обнаружение на больших расстояниях даже в неблагоприятных погодных условиях.
Спектральный диапазон InGaAs охватывает различные часто используемые длины волн лазеров, что делает его широко применимым в лазерной области.
Он обладает некоторыми тепловизионными характеристиками, способными обнаруживать цели с высокотемпературным излучением (≥250°C).

Он поддерживает несколько видеопротоколов, включая БТ.656, БТ.1120 и LVDS.
Расширяемые пользовательские интерфейсы USB 3.0 и Cameralink.
Он предоставляет простой и удобный в использовании SDK, поддерживающий вторичную разработку.

Спецификация

Показатели эффективности

Тип детектора	InGaAs коротковолновый инфракрасный детектор
Разрешение	640×512
Шаг пикселя	15 мкм
Частота кадров детектора	25/50 Гц
Спектральный диапазон	0,9～1,7 мкм
Квантовая эффективность	≥70%
Работоспособность	≥99,8%
Средний темновой ток пикселя	≤ 60 фА (@-0,2 В смещение элемента изображения при 25 ℃)
Диапазон времени экспозиции	0,1~30 мс
Тип интеграции	Снимок глобального затвора
Режим охлаждения	ТЭЦ 1
Глубина выходных данных	8бит/10бит/14бит

Настройка изображения

Палитра	Поддерживать
Цифровой зум	Непрерывное масштабирование 1,0–2,0× (размер шага: 0,1)
Обработка изображений	Коррекция неравномерности/Регулировка яркости и контрастности/Временная фильтрация/Пространственная фильтрация, шумоподавление/Улучшение цифровой детализации
Зеркальное отображение	Горизонтальный/Вертикальный/Диагональный
Перекрестный курсор	Отобразить/Пусто/Переместить

Питание и интерфейс

Диапазон источников питания	5–24 В постоянного тока (рекомендуемое напряжение 12 В постоянного тока)
Типичное энергопотребление при 25°C	<1,5 Вт
Цифровое видео	Камералинк/USB 3.0
Коммуникационный интерфейс	РС-232/РС-422/УАПП (3,3 В)
Оптический интерфейс	C-крепление

Физические характеристики

Масса	130±3г
Размер	48×48×48,5 мм

Адаптивность окружающей среды

Рабочая температура	-40℃～ 50℃
Температура хранения	-45℃～ 85℃
Влажность	5-95%, без конденсации
Вибрация	6,06 г, случайная вибрация, 3 оси
Шок	80g, 4 мс, конечный пик пилообразной волны, три оси и шесть направлений
Сертификация продукции	РоШ2.0
